FAS020

m²

Sistema "ALUCOBOND" de panel composite, para fachada ventilada.

115,68€

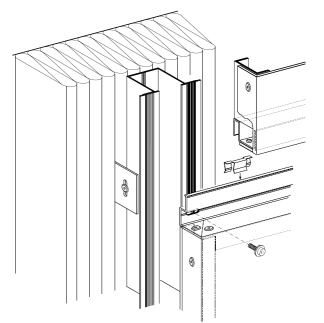

Sistema "ALUCOBOND" de revestimiento para fachada ventilada, con panel composite Alucobond Plus "ALUCOBOND", de 2000 a 6800 mm de longitud, 555 mm de altura y 4 mm de espesor, compuesto por dos láminas de aleación de aluminio EN AW-5005-A, de 0,5 mm de espesor, lacadas con PVDF por su cara exterior, acabado Solid, color Black, con film de protección de plástico, unidas por un núcleo central mineral, de 3 mm de espesor, Euroclase B-s1, d0 de reacción al fuego, conformando una bandeja horizontal con pliegues de 35 mm en sus cuatro lados, reforzada con perfiles longitudinales SZ de aluminio dispuestos a lo largo de sus bordes superior e inferior y remachados a éstos cada 500 mm como máximo, con remaches de acero inoxidable y cabeza de aluminio; se dispondrán también perfiles de aluminio a lo largo de los pliegues verticales y refuerzos intermedios adheridos a su cara trasera, colocada mediante el sistema de bandejas horizontales sobre subestructura soporte compuesta de montantes realizados con perfiles en forma de omega, de aluminio extruido, anclados a la superficie soporte con ménsulas de sustentación de aluminio y piezas de neopreno para evitar los puentes térmicos.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12pra010aaa1

m²

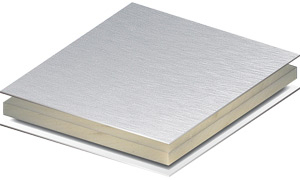

Panel composite Alucobond Plus "ALUCOBOND", de 2000 a 6800 mm de longitud, 555 mm de altura y 4 mm de espesor, compuesto por dos láminas de aleación de aluminio EN AW-5005-A, de 0,5 mm de espesor, lacadas con PVDF por su cara exterior, acabado Solid, color Black, con film de protección de plástico, unidas por un núcleo central mineral, de 3 mm de espesor, Euroclase B-s1, d0 de reacción al fuego, conformando una bandeja horizontal con pliegues de 35 mm en sus cuatro lados, reforzada con perfiles longitudinales SZ de aluminio dispuestos a lo largo de sus bordes superior e inferior y remachados a éstos cada 500 mm como máximo, con remaches de acero inoxidable y cabeza de aluminio; se dispondrán también perfiles de aluminio a lo largo de los pliegues verticales y refuerzos intermedios adheridos a su cara trasera.

1,050

46,93

49,28

mt12pra100a

m²

Subestructura soporte compuesta de montantes realizados con perfiles en forma de omega, de aluminio extruido, de 4 m de longitud máxima, anclados a la superficie soporte con ménsulas de sustentación de aluminio y piezas de neopreno para evitar los puentes térmicos, fijadas con tornillos de acero inoxidable.

1,000

31,50

31,50

Subtotal materiales:

80,78

2

Mano de obra

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,929

17,82

16,55

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,929

16,13

14,98

Subtotal mano de obra:

31,53

3

Costes directos complementarios

%

Costes directos complementarios

3,000

112,31

3,37

Coste de mantenimiento decenal: 19,67€ en los primeros 10 años.

Costes directos (1+2+3):

115,68

UNIDAD DE OBRA FAS020: SISTEMA "ALUCOBOND" DE PANEL COMPOSITE, PARA FACHADA VENTILADA.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de sistema "ALUCOBOND" de revestimiento para fachada ventilada, con panel composite Alucobond Plus "ALUCOBOND", de 2000 a 6800 mm de longitud, 555 mm de altura y 4 mm de espesor, compuesto por dos láminas de aleación de aluminio EN AW-5005-A, de 0,5 mm de espesor, lacadas con PVDF por su cara exterior, acabado Solid, color Black, con film de protección de plástico, unidas por un núcleo central mineral, de 3 mm de espesor, Euroclase B-s1, d0 de reacción al fuego, conformando una bandeja horizontal con pliegues de 35 mm en sus cuatro lados, reforzada con perfiles longitudinales SZ de aluminio dispuestos a lo largo de sus bordes superior e inferior y remachados a éstos cada 500 mm como máximo, con remaches de acero inoxidable y cabeza de aluminio; se dispondrán también perfiles de aluminio a lo largo de los pliegues verticales y refuerzos intermedios adheridos a su cara trasera, colocada mediante el sistema de bandejas horizontales sobre subestructura soporte compuesta de montantes realizados con perfiles en forma de omega, de aluminio extruido, de 4 m de longitud máxima, anclados a la superficie soporte con ménsulas de sustentación de aluminio y piezas de neopreno para evitar los puentes térmicos, fijadas con tornillos de acero inoxidable. Incluso p/p de formación de dinteles, vierteaguas, jambas y mochetas, juntas, ejecución de encuentros y piezas especiales.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,192

0,128

17 02 03

Plástico.

0,034

0,057

Total residuos:

0,226

0,185
